Fremdmediumgesteuerte Ventile

Respektive:

• extern gesteuerte Ventile
• elektro-pneumatische Ventile
• luftgesteuerte Ventile

Die Anhebung des Dichtelementes erfolgt mit externer Druckluft 4 bis 10 bar. In einfach wirkenden Antrieben befindet sich eine Druckfeder für die Rückstellung in die Ruhelage, unter Wegnahme der Steuerluft.

Wir unterscheiden zwischen

• fremdgesteuerten Sitzventile
• fremdgesteuerte Coaxialventile.

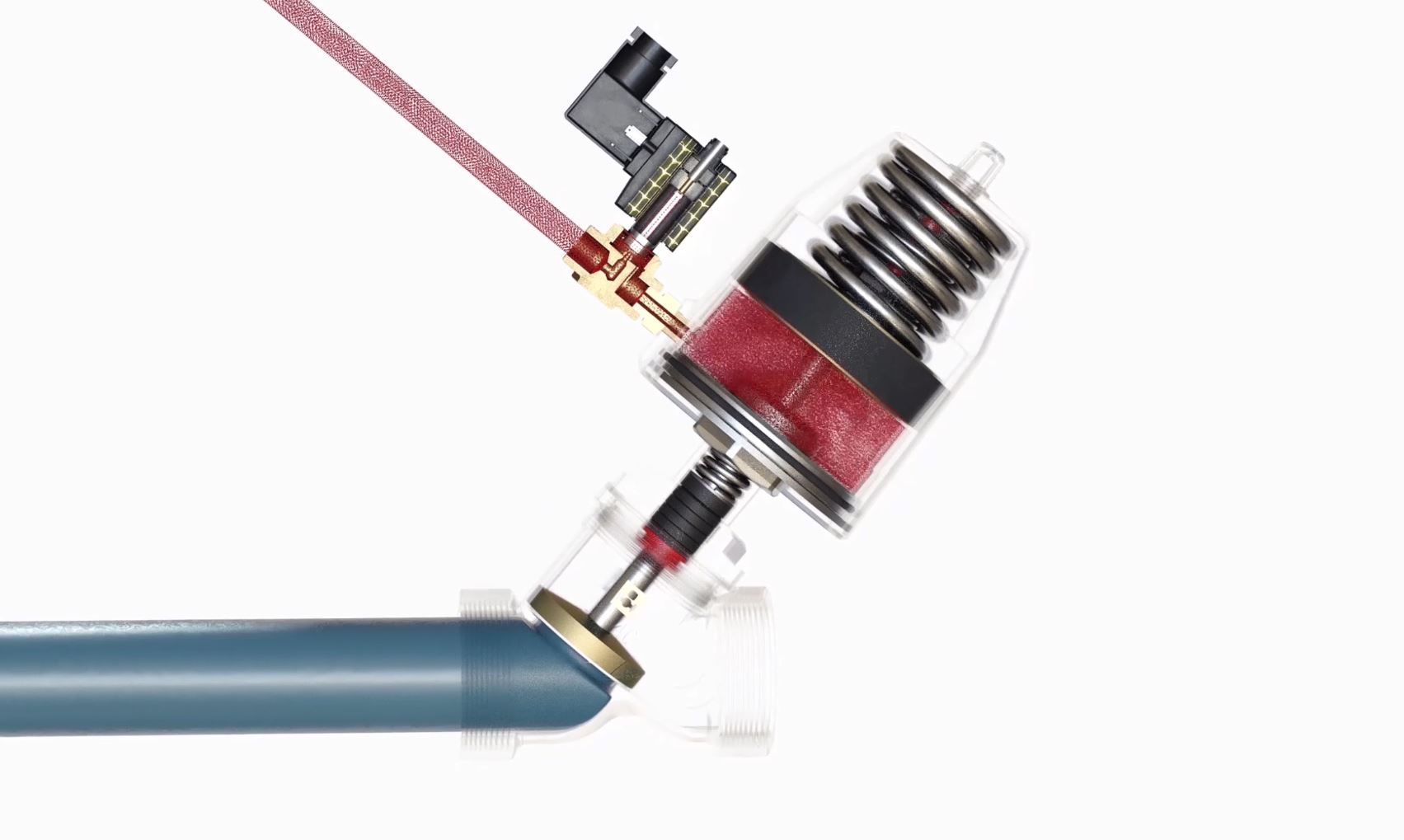

Fremdgesteuerte Sitzventile:

Die Standardfunktionen sind:

• Mit Federkraft und mit Mediumstrom geschlossen
• Mit Federkraft gegen Mediumstrom geschlossen

In flüssigkeitsführenden Rohrleitungen werden zum Absperren 'gegen dem Mediumstrom' schließende Ventile bevorzugt , um den berüchtigtem Wasserschlag beim schließen, hervorgerufen durch die Massenträgkeit, zu mindern. Angesteuert werden die Ventile über ein 3/2-Wege Pilot-Magnetventil.

Fremdgesteuerte Ventile eignen sich zur Steuerung von gasförmigen-, höherviskosen-, bedingt verschmutzen, sowie aggressiven Medien. Der Antriebs (Steuer-) raum ist vom Hauptmedium getrennt.

Fremdgesteuerte Coaxialventile:

Der Schaltvorgang bei dieser Steuerungsart erfolgt nahezu ohne Reibung und ohne Differenzdruck. Diese Bauweise ermöglicht eine beliebige Durchflussrichtung. NO- mit Federkraft geöffnet ist ebenso möglich wie die Standardfunktion NC-mit Federkraft geschlossen. Der Steuerluftanschluss erfolgt über eine Namurschnittstelle.

Für fremdgesteuerte Ventile gilt:

• Steuerdruck 4-10 bar wird benötigt
• Steuermedium vorzugsweise Luft
• schnelle Öffnungs- und Schließzeit mit hoher Wiederholgenauigkeit.
• beliebige Einbaulage
• kostengünstig
• Fit für Stellungsüberwachung (Sensor)
