Produktdatenblatt
Ventil
1-041-26-0804-7008-EO-9EZ2,
30. Januar 2026
Sitzventil pneum. zwangs
Baureihe 1/041-7008

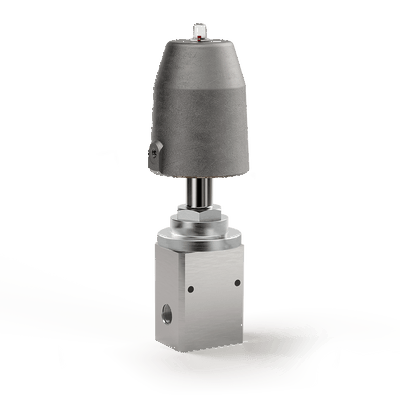

Ventil 1/041-26/0804/7008-EO-9EZ2

Ventile der Type 1/041-7008 sind in der Steuerungsart zwangs- und fremdmediumgesteuert und benötigen zum Schalten Druckluft von 4-10 bar. Bei Ventilen mit Zwangssteuerung wird das Servoprinzip mit der Direktbetätigung gekoppelt. Zwangsgesteuerte Ventile verbinden die Vorteile dieser vorgenannten Steuerungsarten. Die Ventile schalten von 0 bar an bis zum maximalen Betriebsdruck und sind dort einzusetzen wo direktwirkende Ventile Anwendung finden.

Für weitere Informationen folgen Sie diesem Link:
Ventil 1/041-26/0804/7008-EO-9EZ2
Link Icon
Datenblatt explizit
Ausführung1/041-
VentiltypSitzventil pneum. zwangs
Anschlussart, Ventilsitz26G5/4 32mm
Kv-Wert (Δp = 1 bar H₂O)22 m³/h
Gehäuse081.4571 | 1.4581
Dichtung04PTFE
Funktion7mit Feder ZU | fail safe closed
Design0Geradsitz, Antrieb AL
Antriebsgröße08⌀80
Antriebsvolumen260 cm³
VentiloptionEO-9EZ2Magnetsensor 2-fach AUF und ZU indukt. SIL2
DruckstufePN160
Druckbereich0 - 100 bar (der max. Betriebsdruck setzt einen Steuerdruck min. 6 bar voraus)
Steuerdruck6 - 8 bar
Temperatur Mediumvon -40 °C bis 200 °C
Temperatur Umgebungvon -10 °C bis 60 °C
Einbaulagebeliebig
Kundenspezifischer Anwendungsfallgeschlossenes System (schließt offenes System ein)
Lieferumfang1 Ventil
entfällt
VentiloptionEO-9EZ2Magnetsensor 2-fach AUF und ZU indukt. SIL2
BeschreibungMagnetfeldsensor | Turck BIM-INT-Y1X-H1141, Ausführung für Nut, Kabel M12x1, Namur | Anzeige Ventilstellung: AUF und ZU | Anbauort: oben | Trennschaltverstärker separat bestellen! Beispiel: IMX12-DI01-2S-2T-0/24VDC
LeckrateB - EN 12266-1 [Prüfmedium Luft oder Stickstoff, 20°C Raumtemperatur]
REACH-RoHS KonformitätREACH Ja | RoHS Ja
Nettogewicht2.7 kg
ZollausfuhrZolltarifnummer 84812090; Ursprungsland Schweiz; ECCN (US): N; AL: N
