Produktdatenblatt
Ventil
A3524-0804-W802-VO,
10. Mai 2025
Sitzventil elektrisch zwangsgesteuert
Baureihe 35-08

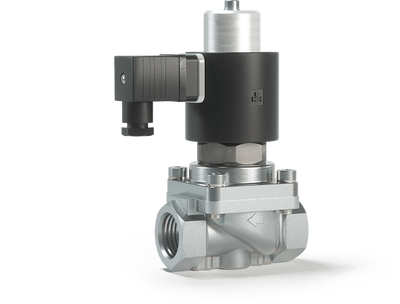

Ventil A3524/0804/.802-VO AC, DC
2/2-Wege Magnetventil für Gase und feststofffreie Flüssigkeiten. Das Dichtelement ist ein flacher Metallkolben mit ringförmiger Sitzdichtung. Der Kolben wird im Ventildeckel durch einen PTFE Kolbenring geführt. Die Ventilart ist robust und durch den Materialeinsatz PTFE für ein weites Anwendungsgebiet geeignet.
Für weitere Informationen folgen Sie diesem Link:
Ventil A3524/0804/.802-VO AC, DC
Datenblatt explizit
| Ausführung | A | |
| Ventiltyp | 35 | Sitzventil elektrisch zwangsgesteuert |
| Anschlussart, Ventilsitz | 24 | G3/4 20mm |
| Kv-Wert (Δp = 1 bar H₂O) | 8.5 m³/h | |
| Gehäuse | 08 | 1.4571/81 AISI 316 Ti |
| Dichtung | 04 | PTFE |
| Spannungsart | -- | Wird später spezifiziert |
| Magnetleistung | 80 | 24W |
| Schutzart | 2 | IP65 |
| Ventiloption | VO | NO + LABS frei |
| Druckstufe | PN40 | |
| Druckbereich | 0 - 12 bar | |
| Magnetspannung | 12V, 24V, 48V, 110V, 120V, 220V, 230V, AC, DC | |
| Temperatur Medium | von -40 °C bis 80 °C | |
| Temperatur Umgebung | von -40 °C bis 40 °C | |
| Einbaulage | Antrieb stehend (bevorzugt) oder liegend | |
| Kundenspezifischer Anwendungsfall | geschlossenes System (schließt offenes System ein) | |
| Lieferumfang | 1 Ventil, 1 Betätigungsmagnet W802 | Klemmkastenanschluss M16x1,5 | LABS/Silikon frei | |
| Ventiloption | VO | NO + LABS frei |
| Beschreibung | Ventil schließt mit elektrischer Spannung | Automobilherstellerausführung, frei von lackbenetzungsstörenden Substanzen | |
| Leckrate | B - EN 12266 [Prüfmedium Luft oder Stickstoff, 20°C Raumtemperatur] | |
| REACH-RoHS Konformität | REACH Ja | RoHS Ja | |
| Nettogewicht | 2.1 kg | |
| Schaltzeit (bei 6 bar Gas) | Ein: 120 ms | Aus: 160 ms | |
| Zollausfuhr | Zolltarifnummer 84818073; Ursprungsland Deutschland; ECCN (US): N; AL: N |
