Produktdatenblatt
Ventil
A3524-1004-T322-EL,
10. Mai 2025
Sitzventil elektrisch zwangsgesteuert
Baureihe 35-10-TH

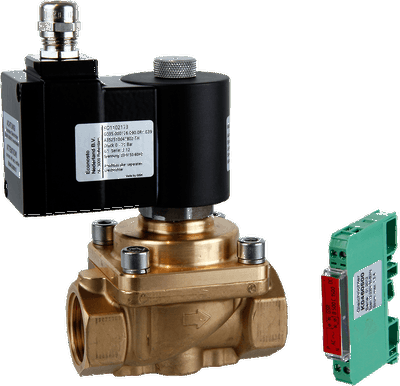

Ventil A3524/1004/T322-EL AC
Das Magnetventil Typ 35-TH für Hochtemperaturanwendungen bis +180°C (Dauerbetrieb), geeignet für Heißwasser, Dampf, Wärmeträgeröl im Anlagen- und Apparatebau. Diese robuste Kolbenausführung mit PTFE-Dichtungen ist standardmäßig stromlos geschlossen -NC. Die Ausführung stromlos geöffnet -NO ist ebenfalls möglich und mit vielen Optionen kombinierbar.
Für weitere Informationen folgen Sie diesem Link:
Ventil A3524/1004/T322-EL AC
Datenblatt explizit
| Ausführung | A | |
| Ventiltyp | 35 | Sitzventil elektrisch zwangsgesteuert |
| Anschlussart, Ventilsitz | 24 | G3/4 20mm |
| Kv-Wert (Δp = 1 bar H₂O) | 10 m³/h | |
| Gehäuse | 10 | CW617N Messing |
| Dichtung | 04 | PTFE |
| Spannungsart | T | AC |
| Magnetleistung | 32 | 21W |
| Schutzart | 2 | IP65 |
| Ventiloption | EL | NC + Umschaltelektronik +200°C |
| Druckstufe | PN40 | |
| Druckbereich | 0 - 25 bar | |
| Magnetspannung | 12V, 24V, 48V, 110V, 120V, 220V, 230V, AC | |
| Temperatur Medium | von -40 °C bis 200 °C | |
| Temperatur Umgebung | von -40 °C bis 40 °C | |
| Einbaulage | Antrieb stehend (bevorzugt) oder liegend | |
| Kundenspezifischer Anwendungsfall | geschlossenes System (schließt offenes System ein) | |
| Lieferumfang | 1 Ventil, 1 separate Schaltelektronik | Typ 240 B0046.000003 | für 230V 50-60Hz | 1 Betätigungsmagnet 110V DC | Temperatur | Klemmkasten M16x1,5 | 100%ED | |
| Ventiloption | EL | NC + Umschaltelektronik +200°C |
| Beschreibung | Ventil öffnet mit elektr. Dauerspannung | für hohe Mediumtemperatur | |
| Leckrate | B - EN 12266 [Prüfmedium Luft oder Stickstoff, 20°C Raumtemperatur] | |
| REACH-RoHS Konformität | REACH Ja | RoHS Ja | |
| Zollausfuhr | Zolltarifnummer 84818079; Ursprungsland Deutschland; ECCN (US): N; AL: N |
