Produktdatenblatt
Ventil
B7326-1001-5272-NG,
1. Mai 2025
Sitzventil elektrisch direktgesteuert
Baureihe 73-10

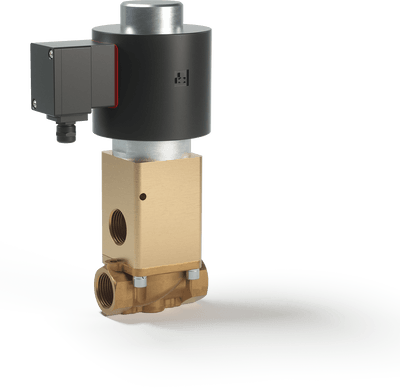

Ventil B7326/1001/5272-NG AC
Universell einsetzbares 3/2-Wege Magnetventil in der Ansteuerungsart direktgesteuert. Der Druckanschluss (p) kann wahlweise an allen 3 Anschlüssen gelegt werden. Somit ist die Baureihe 73 als Mischventil, Verteilventil und Umschaltventil einsetzbar.
Für weitere Informationen folgen Sie diesem Link:
Ventil B7326/1001/5272-NG AC
Datenblatt explizit
Datenblatt universal
Datenblatt 73-10
| Ausführung | B | |
| Ventiltyp | 73 | Sitzventil elektrisch direktgesteuert |
| Anschlussart, Ventilsitz | 26 | G5/4 28mm |
| Kv-Wert (Δp = 1 bar H₂O) | 11 m³/h | |
| Gehäuse | 10 | CW617N Messing |
| Dichtung | 01 | NBR |
| Spannungsart | 5 | AC |
| Magnetleistung | 27 | 100W |
| Schutzart | 2 | IP65 |
| Ventiloption | NG | Armatur mit NPT (G-Gewinde entfällt) + UN mischen/verteilen |
| Druckstufe | PN40 | |
| Druckbereich | 0 - 10 bar | |
| Magnetspannung | 12V, 24V, 48V, 110V, 120V, 220V, 230V, AC | |
| Temperatur Medium | von -10 °C bis 80 °C | |
| Temperatur Umgebung | von -10 °C bis 40 °C | |
| Einbaulage | Rohrleitung horizontal, Antrieb nach oben | |
| Kundenspezifischer Anwendungsfall | geschlossenes System (schließt offenes System ein) | |
| Lieferumfang | 1 Ventil, 1 Betätigungsmagnet .272 Stahl K05127XX | 100% ED | IP65 | Klemmkasten M20x1,5 | Kabelklemmbereich 6,5-9,5 mm | Ventil MatchCode G0xx.xxxxxx.0xx.099.0xx | Gleichrichter im Spulengehäuse integriert |
| Ventiloption | NG | Armatur mit NPT (G-Gewinde entfällt) + UN mischen/verteilen |
| Beschreibung | Innengewinde kegelig | Universalausführung, Misch- oder Verteilfunktion | |
| Leckrate | A - EN 12266 [Prüfmedium Luft oder Stickstoff, 20°C Raumtemperatur] | |
| REACH-RoHS Konformität | REACH Ja | RoHS Ja | |
| Zollausfuhr | Zolltarifnummer 84818079; Ursprungsland Deutschland; ECCN (US): N; AL: N |
entfällt
