Produktdatenblatt
Ventil
E4325-0806-1012-6H,
10. Mai 2025
Sitzventil elektrisch zwangsgesteuert
Baureihe E43-08-012

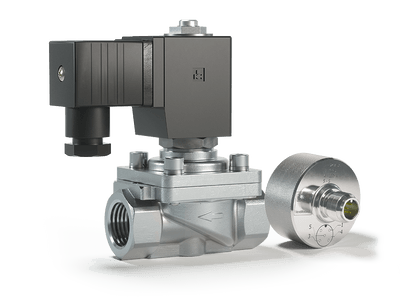

Ventil E4325/0806/1012-6H DC
Magnetventil der Baureihe 43, geeignet für Gase und Flüssigkeiten ohne Feststoffe, dichtet den Ventilsitz mithilfe einer Gummimembran ab. Zwangsgesteuerte Magnetventile sind ideal für Anwendungen, in denen direktwirkende Ventile erforderlich sind. Diese Ventile funktionieren bereits ab 0 bar Druckdifferenz und vereinen die Vorteile von servo- und direktgesteuerten Ventilen. Eine ungewöhnlich große Optionsvielfalt machen aus der Baureihe 43 mit Gewindeanschluss den Spezialisten ´par excellence´.
Für weitere Informationen folgen Sie diesem Link:
Ventil E4325/0806/1012-6H DC
Datenblatt explizit
Ausführung | E | |
Ventiltyp | 43 | Sitzventil elektrisch zwangsgesteuert |
Anschlussart, Ventilsitz | 25 | G1 25mm |
Kv-Wert (Δp = 1 bar H₂O) | 5.5 m³/h | |
Gehäuse | 08 | 1.4571/81 AISI 316 Ti |
Dichtung | 06 | EPDM |
Spannungsart | 1 | DC |
Magnetleistung | 01 | 18,5W/24VA |
Schutzart | 2 | IP65 |
Ventiloption | 6H | NC + Hall-Sensor |
Druckstufe | PN40 | |
Druckbereich | 0 - 12 bar | |
Magnetspannung | 12V, 24V, 48V, 110V, 120V, 220V, 230V, DC | |
Temperatur Medium | von -30 °C bis 90 °C | |
Temperatur Umgebung | von -30 °C bis 40 °C | |
Einbaulage | Rohrleitung horizontal, Antrieb nach oben | |
Kundenspezifischer Anwendungsfall | geschlossenes System (schließt offenes System ein) | |
Lieferumfang | 1 Ventil, 1 Gerätesteckdose FormA EN175301-803/A | max. Strom 10A | 4x90°| IP65 im montierten Zustand | anschließbare Leitungen Ø 5-10 mm max.1,5mm² | 1 Betätigungsmagnet .012 K05101XX | 100% ED | drehbar 360° | Ventil MatchCode G0xx.xxxxxx.0xx.009.0xx | |
Ventiloption | 6H | NC + Hall-Sensor |
Beschreibung | Ventil öffnet mit elektr. Dauerspannung | Sensor B0044.000420 auf Magnetsystem | Sensor Kabel M12 3m, LED B0040.000204 | Anzeige Ventilstellung: AUF | |
Leckrate | A - EN 12266 [Prüfmedium Luft oder Stickstoff, 20°C Raumtemperatur] | |
REACH-RoHS Konformität | REACH Ja | RoHS Ja | |
Zollausfuhr | Zolltarifnummer 84818073; Ursprungsland Deutschland; ECCN (US): N; AL: N |
