Produktdatenblatt
Ventil
EBFV-11-1774-TOM2-X1,
29. Oktober 2025
Absperrklappe elektrisch direktgesteuert
Baureihe E-BFV
Ventil EBFV-11/1774/.OM2-X1 AC, DC

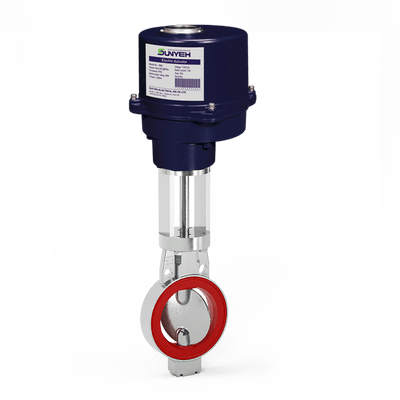

Absperrklappe Typ E-BFV mit elektrischem Stellantrieb. Hochwertige Materialien wie Gehäuse aus Silumin (AL-Leg.), Dichtmanschette aus Silikon sowie eine Klappenscheibe aus Edelstahl 1.4408 gewährleisten eine zuverlässige Leistung. Mit aufgebauter Wellenverlängerung 150 mm aus Stahl für eine optimale Wärmeableitung.
Nennweitenbereich: DN100 - DN400 Betriebstemperatur: - 10°C bis 180°C Manschette: austauschbar oder fest einvulkanisiert
Für weitere Informationen folgen Sie diesem Link:
Ventil EBFV-11/1774/.OM2-X1 AC, DC
Datenblatt explizit
| Ausführung | EBFV- | |
| Ventiltyp | Absperrklappe elektrisch direktgesteuert | |
| Anschlussart, Ventilsitz | 11 | DN150 150mm |
| Kv-Wert (Δp = 1 bar H₂O) | 2100 m³/h | |
| Gehäuse | 17 | Aluminium Legierung |
| Dichtung | 74 | Silikon/PTFE |
| Spannungsart | -- | Wird später spezifiziert |
| Magnetleistung | OM | 40W |
| Schutzart | 2 | IP67 |
| Ventiloption | X1 | 90° / 17 sek. E-Mot. |
| Druckbereich | 0 - 4 bar | |
| Magnetspannung | 12V, 24V, 48V, 110V, 120V, 220V, 230V, AC, DC | |
| Temperatur Medium | von -20 °C bis 180 °C | |
| Temperatur Umgebung | von -20 °C bis 65 °C | |
| Einbaulage | beliebig | |
| Kundenspezifischer Anwendungsfall | geschlossenes System (schließt offenes System ein) | |
| Lieferumfang | 1 Ventil, Montage und Probelauf Antrieb Sun Yeh OM2 230VAC IP67 | 17sek. / 90° |
| Ventiloption | X1 | 90° / 17 sek. E-Mot. |
| Beschreibung | Elektro-Schwenkantrieb | wartungfrei | Status LED | Drehmomentschutz | Handnotbetätigung | mit Schaltraumheizung | Endlagenrückmeldung | |
| Leckrate | A - EN 12266-1 [Prüfmedium Luft oder Stickstoff, 20°C Raumtemperatur] | |
| REACH-RoHS Konformität | REACH Ja | RoHS Ja | |
| Zollausfuhr | Zolltarifnummer 84818085; Ursprungsland Deutschland; ECCN (US): N; AL: N |
